Ультразвуковая диагностика подшипников: современный подход к контролю состояния оборудования
Подшипники — это ключевые элементы любого механизма: от промышленных станков до электродвигателей и транспортных средств. Их поломка может привести к серьёзным простоям и дорогостоящему ремонту. Традиционные методы диагностики, такие как визуальный осмотр или проверка вибрации, не всегда позволяют выявить ранние дефекты. На помощь приходит ультразвуковая диагностика подшипников — современный и высокоточный метод контроля состояния.1. Что такое ультразвуковая диагностика подшипников
Ультразвуковая диагностика — это метод неразрушающего контроля, который использует высокочастотные звуковые волны для обнаружения дефектов подшипников.
Принцип работы:
Ультразвуковой датчик фиксирует колебания, создаваемые трением или деформацией подшипника.
Система обрабатывает сигналы и выявляет признаки износа, трещин, дефектов дорожек и шариков.
Результаты позволяют определить необходимость замены подшипника до появления крупных повреждений.
💡 Примечание: Ультразвук реагирует на высокочастотные вибрации, которые обычно недоступны традиционным виброметрам.
2. Преимущества ультразвуковой диагностики
Раннее обнаружение дефектов
Позволяет выявлять микротрещины и дефекты ещё на начальной стадии, когда вибрация или шум ещё не заметны.
Неразрушающий метод
Подшипник остаётся в эксплуатации, а проверка не требует разборки узла.
Высокая точность и чувствительность
Ультразвуковая диагностика выявляет мельчайшие дефекты, которые невозможно заметить визуально.
Простота и скорость проведения
Проверку можно проводить прямо на рабочем оборудовании, сокращая простой.
Прогнозирование срока службы подшипников
На основе ультразвуковых данных можно оценить, сколько ещё подшипник прослужит без риска поломки.
3. Оборудование для ультразвуковой диагностики
Для диагностики подшипников используются следующие устройства:

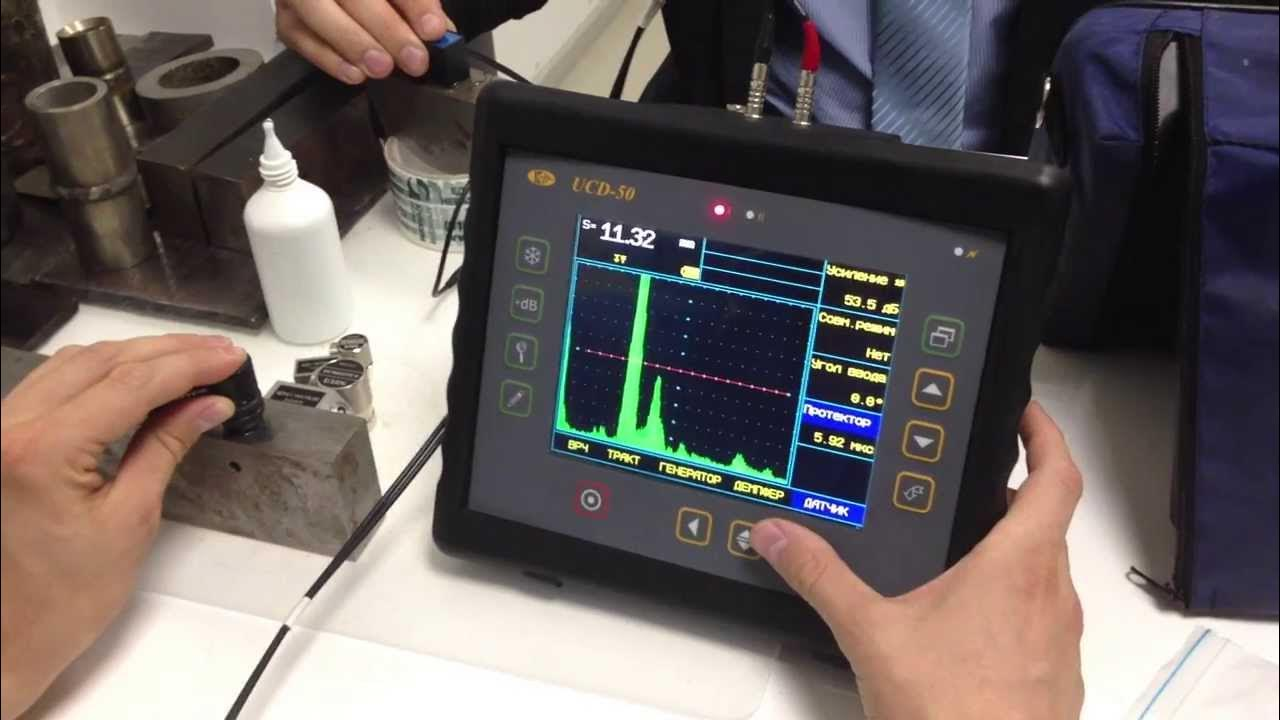

Портативные ультразвуковые дефектоскопы
Компактные, подходят для инспекций на производстве или в поле.
Стационарные системы мониторинга
Постоянно контролируют состояние оборудования в реальном времени.
Датчики и преобразователи ультразвука
Устанавливаются на корпусе подшипника или на валу.
Программное обеспечение
Обрабатывает сигналы, строит графики и помогает выявлять дефекты.
💡 Совет: Для точной диагностики важно использовать датчики, соответствующие типу подшипника и частоте вращения вала.
4. Пошаговая процедура ультразвуковой диагностики
Шаг 1: Подготовка
Очистите поверхность подшипника и места крепления датчика.
Выберите подходящий ультразвуковой датчик и частотный диапазон.
Шаг 2: Установка датчика
Разместите датчик на корпусе подшипника или на валу с помощью магнитного крепления или контактной смазки.
Шаг 3: Сбор данных
Включите оборудование и ультразвуковой прибор.
Запишите сигнал во время работы подшипника на разных скоростях вращения.
Шаг 4: Обработка сигналов
Программное обеспечение строит графики амплитуды ультразвука по времени и частоте.
Дефекты выявляются по повышенной амплитуде и характерным пикам.
Шаг 5: Интерпретация результатов
Микротрещины и износ дорожек подшипника дают слабый, но чёткий сигнал.
Крупные дефекты и разрушение шариков создают сильные пики на графике.
Шаг 6: Принятие решения
На основе полученных данных можно:
Планировать замену подшипника.
Продолжать эксплуатацию до запланированного ТО.
Назначить дополнительную проверку или ремонт узла.
5. Типичные дефекты, которые выявляет ультразвук
Трещины на дорожках и шариках.
Износ сепаратора или внутреннего кольца.
Попадание инородных частиц (песка, стружки).
Недостаток или загрязнение смазки.
💡 Совет: Даже маленькие микротрещины со временем превращаются в крупные поломки, поэтому ультразвук помогает экономить деньги и снижать риск аварий.
6. Практические советы по применению ультразвуковой диагностики
Проводите диагностику регулярно — это позволит выявлять дефекты на ранней стадии.
Используйте приборы с цифровой обработкой сигналов для точного анализа.
Сравнивайте показатели подшипников одного типа и узла — отклонение от нормы может указывать на проблему.
Совмещайте ультразвук с другими методами контроля: вибродиагностикой, термографией, визуальным осмотром.
Для крупных производств рекомендуется установка стационарных систем мониторинга для непрерывного контроля.
7. Заключение
Ультразвуковая диагностика подшипников — это современный и надёжный способ продлить срок службы оборудования, снизить простои и предотвратить аварийные ситуации.
Ключевые преимущества метода:
Раннее выявление дефектов.
Высокая точность и чувствительность.
Возможность проверки без демонтажа подшипника.
Прогнозирование срока службы и планирование ТО.
💡 Финальный совет: Регулярная ультразвуковая диагностика — это инвестиция в долговечность вашего оборудования. Один своевременно выявленный дефект подшипника может сэкономить тысячи долларов на ремонте.
