Ремонт и восстановление подшипников FAG: полное руководство
1. Когда возможен ремонт подшипников FAG?
1.1. Признаки, что подшипник подлежит восстановлению
✔ Локальные повреждения (задиры, риски) на рабочих поверхностях
✔ Износ до 0,3 мм по диаметру дорожек качения
✔ Сохранилась геометрия (биение в пределах допуска)
✖ Не ремонтируются подшипники с:
Трещинами или отслоениями металла
Деформацией колец более 0,5 мм
Термическими повреждениями (посинение)
2. Технологии восстановления
2.1. Механическая обработка
| Метод | Точность | Применение |
|---|---|---|
| Шлифовка дорожек | ±0,005 мм | Радиальные подшипники |
| Полировка | Ra 0,1 мкм | Высокоскоростные узлы |
| Переточка канавок | ±0,01 мм | Конические подшипники |
2.2. Гальванические методы
Хромирование: восстановление размеров (+0,5 мм)
Железнение: для валов и посадочных мест
Напыление WC-Co: для ударных нагрузок
Пример: Восстановление подшипника FAG 22320 методом хромирования увеличивает ресурс на 60%
3. Оборудование для ремонта
3.1. Специализированные станки
Шлифовальные (например, STUDER S41)
Хонинговальные (например, GE4 Nano)
Гальванические ванны с ЧПУ
3.2. Измерительные системы
Кругломеры (точность 0,001 мм)
Профилометры (анализ шероховатости)
Твердомеры Rockwell
4. Этапы восстановления

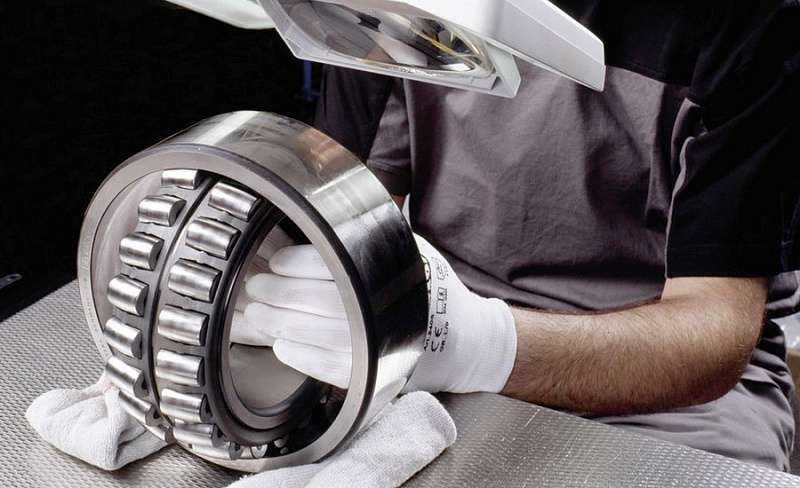

Дефектовка (магнитопорошковый контроль, УЗД)
Демонтаж (индукционные нагреватели, гидропрессы)
Очистка (ультразвуковая ванна + химическая обработка)
Восстановление геометрии
Термообработка (отпуск для снятия напряжений)
Динамическая балансировка
5. Сравнение с заменой
| Параметр | Ремонт | Новый подшипник |
|---|---|---|
| Стоимость | 40-60% от нового | 100% |
| Срок выполнения | 3-7 дней | 1-2 дня |
| Ресурс | 70-90% от нового | 100% |
| Гарантия | 6 месяцев | 18 месяцев |
6. Сертифицированные центры
Требования к мастерским:
✅ Лицензия Schaeffler Remanufacturing
✅ Оборудование с ЧПУ
✅ Лаборатория металловедения
Адреса в РФ: Москва (ЦИТ "Подшипник-Сервис"), Санкт-Петербург ("Техноресурс")
7. Кейсы экономии
Цементный завод: восстановление 12 подшипников FAG 23144 сэкономило ₽2,8 млн
Ветропарк: ремонт генераторных подшипников сократил простой на 3 недели
8. Ограничения
Не применяется для подшипников:
▪ С динамической маркировкой "XL"
▪ Серий X-life
▪ Гибридных (керамика+сталь)
9. Альтернативы
Программа Schaeffler Exchange: замена на восстановленный аналог с гарантией
Модернизация узла (переход на новую серию)
Заключение
Ремонт подшипников FAG оправдан при:
✔ Экономии до 50% бюджета
✔ Срочном восстановлении оборудования
✔ Дефиците оригинальных деталей
