Подшипники для робототехники и автоматизации: точность, лёгкость и долговечность
Современные промышленные роботы и автоматизированные линии требуют исключительной точности, плавности и надёжности работы.
В их конструкции ключевую роль играют подшипники — компоненты, которые обеспечивают точное позиционирование, плавное движение и долговечность всех подвижных узлов.
Если в традиционных машинах от подшипника требуется в первую очередь прочность и выносливость, то в робототехнике важны компактность, точность, малый момент трения и отсутствие люфта.
Особенности применения подшипников в робототехнике
Подшипники используются практически во всех узлах автоматизированных систем:
приводах и шарнирных сочленениях промышленных роботов;
сервомоторах и редукторах;
линейных направляющих и системах перемещения;
манипуляторах, захватах и поворотных устройствах;
датчиках, приводах и вращающихся платформах.
Рабочая среда таких механизмов требует не только высокой точности, но и стабильности при непрерывной работе, вибрационных нагрузках и колебаниях температуры.
Основные требования к подшипникам для робототехники
Высокая точность изготовления — классы не ниже P5, чаще P4 или P2, с минимальными биениями и радиальными зазорами.
Низкий момент трения — обеспечивает плавное и точное движение манипуляторов.
Компактность и малый вес — особенно важны для мобильных и коллаборативных роботов.
Тихая работа — низкий уровень вибрации и шума критичен для прецизионных механизмов.
Долговечность и надёжность — минимизация обслуживания и простоев.
Совместимость с датчиками и энкодерами — часто подшипники интегрируются в интеллектуальные узлы.
Виды подшипников, применяемых в робототехнике и автоматизации
1. Шариковые радиальные подшипники прецизионного класса
Используются в электродвигателях, редукторах и шарнирных соединениях.
Имеют минимальные зазоры и идеально отбалансированные тела качения.
Преимущества:
высокая скорость вращения;
низкий шум;
малый момент сопротивления.
2. Упорные и радиально-упорные подшипники
Обеспечивают точное позиционирование при осевых нагрузках, характерных для шарниров и осей манипуляторов.
Особенно популярны тонкосекционные подшипники, которые позволяют экономить место и массу конструкции.
3. Крестовые роликовые подшипники
Это один из наиболее востребованных типов в робототехнике.
Их особенность — ролики расположены крест-накрест под углом 90°, что позволяет воспринимать нагрузки во всех направлениях (радиальные, осевые и моментные) при компактных размерах.
Применение: поворотные столы, оси роботов, шарнирные соединения.
4. Тонкосекционные подшипники (Thin Section Bearings)
Незаменимы в роботах, где важно сочетание лёгкости и точности.
Отличаются минимальной толщиной обойм при сохранении несущей способности.
Производятся по стандартам серий 6700, 6800, 6900 или в специальных линейках (Kaydon Reali-Slim, SKF Slimline и др.).
5. Гибридные подшипники
Комбинируют стальные кольца и керамические шарики (Si₃N₄).
Преимущества:
сниженный вес и трение;
отсутствие электрической проводимости;
повышенная стойкость к износу и перегреву.
Такие подшипники часто используются в сервоприводах и роботизированных осевых системах.

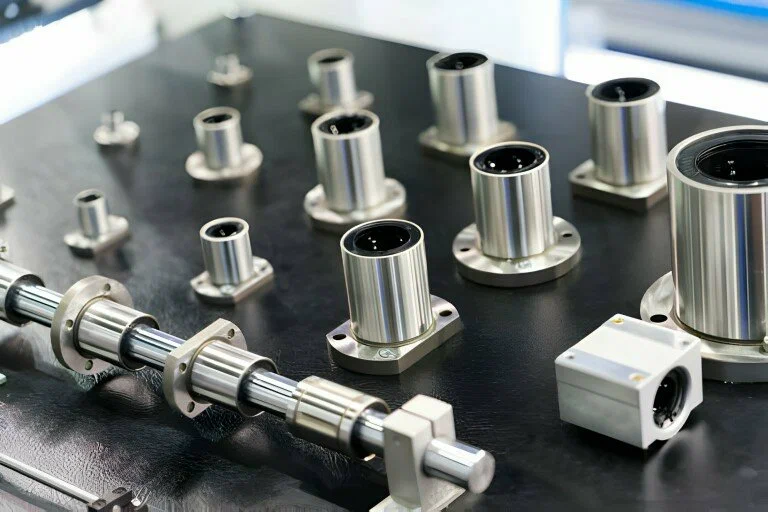

6. Линейные подшипники и направляющие
В автоматизации важны не только вращательные, но и поступательные движения.
Линейные подшипники обеспечивают плавное перемещение кареток, порталов и манипуляторов без люфта и заеданий.
Интеллектуальные подшипники
Современные решения включают интегрированные датчики скорости, положения и температуры.
Такие подшипники позволяют в реальном времени отслеживать состояние узла, предсказывать износ и предотвращать аварии.
Примеры технологий:
SKF Insight,
Schaeffler SmartCheck,
NSK Condition Monitoring System (CMS).
Материалы и покрытия
Для подшипников робототехники используются инновационные материалы:
нержавеющая сталь AISI 440C — коррозионная стойкость и стабильность размеров;
алюминиевые сплавы и титан — для облегчённых корпусов;
керамические материалы (Si₃N₄, ZrO₂) — для минимального трения и отсутствия искрообразования;
антифрикционные покрытия DLC, Cronidur 30, NoWear — снижают трение и износ.
Ведущие производители подшипников для робототехники
FAG / INA (Schaeffler) — серия подшипников для робототехнических осей, в том числе крестовых и тонкосекционных.
SKF — линейка прецизионных подшипников для сервоприводов и манипуляторов.
NSK Robotics Series — высокоточные и гибридные подшипники с низким уровнем шума.
THK, IKO — ведущие производители линейных направляющих и подшипников скольжения.
Kaydon (Reali-Slim) — мировой стандарт в тонкосекционных подшипниках для компактных механизмов.
Заключение
Подшипники для робототехники и автоматизации — это не просто элементы качения, а высокоточные инженерные узлы, обеспечивающие точность, стабильность и плавность движений.
Благодаря применению прецизионных, гибридных и интеллектуальных подшипников, современные роботы становятся быстрее, точнее и долговечнее.
Использование решений от Schaeffler, SKF, NSK, THK, Kaydon гарантирует соответствие высоким требованиям автоматизации и открывает путь к промышленности будущего — умной, точной и надёжной.
