Монтаж линейных направляющих: Пошаговая инструкция и частые ошибки
Введение
Можно куставить самые дорогие и точные линейные направляющие, но неправильный монтаж сведет на нет все их преимущества. Перекосы, непараллельность и загрязнение — главные враги точности. Эта статья — практическое руководство по правильной установке.
Подготовка к монтажу
Очистка: Тщательно очистите посадочные поверхности на станине оборудования от грязи, масла и заусенцев.
Проверка: Проверьте геометрию посадочных поверхностей (плоскостность, параллельность пазов) с помощью поверочной линейки и щупов.
Инструмент: Подготовьте динамометрический ключ для затяжки крепежа с правильным моментом.
Пошаговый процесс монтажа (метод "Master Rail")
Шаг 1: Установка базовой направляющей.
Выберите одну рельсу в качестве "базовой" или "мастер".
Установите ее на место, слегка затяните крепежные винты.

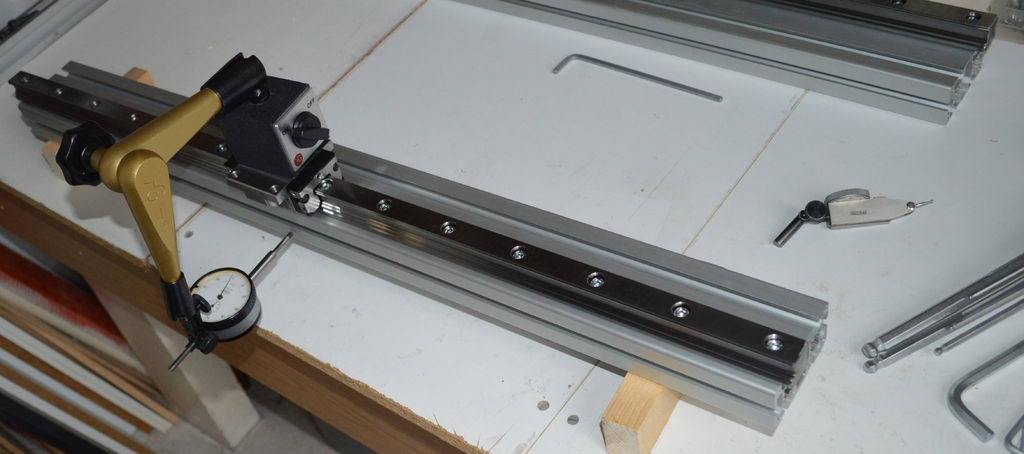

С помощью прецизионного уровня или индикатора выставите ее в идеальную плоскость по всем осям. Контролируйте по всей длине!
Затяните винты с предписанным моментом в рекомендованной производителем последовательности (обычно от центра к краям).
Шаг 2: Установка второй направляющей относительно базовой.
Установите каретку на базовую рельсу.
Смонтируйте на каретку ответную часть вашего узла (суппорт, портал и т.д.).
Подведите и установите вторую рельсу так, чтобы вторая каретка свободно села на нее без перекоса.
Слегка затяните винты второй рельсы.
Шаг 3: Проверка и окончательная затяжка.
Вручную переместите узел по всей длине хода. Движение должно быть плавным, без заеданий и провалов.
Если движение тугое, аккуратно подкорректируйте положение второй рельсы легкими постукиваниями киянки.
После достижения идеального хода затяните все винты второй рельсы с правильным моментом.
Еще раз проверьте легкость хода по всей длине.
Частые ошибки при монтаже:
Перетяжка винтов: Вызывает деформацию рельсы, что приводит к заеданию каретки и быстрому износу.
Загрязнение: Попадание абразивной пыли или стружки внутрь направляющей во время монтажа недопустимо.
Использование молотка: Никогда не бейте непосредственно по рельсе или каретке! Используйте только мягкую киянку и медные или латунные проставки.
Непараллельность: Установка двух рельс "на глаз" гарантированно приведет к проблемам.
Игнорирование момента затяжки: Всегда используйте динамометрический ключ.
Заключение
Правильный монтаж — это не менее важно, чем правильный выбор. Потратив время на точную установку, вы обеспечите максимальную производительность, точность и долгий срок службы ваших линейных направляющих.
