5 ключевых параметров при выборе линейных направляющих

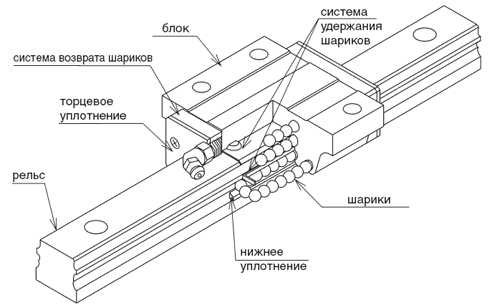

Введение
Открыв каталог любого производителя, можно растеряться от количества моделей, размеров и параметров линейных направляющих. Как не ошибиться с выбором? Эта статья — ваш гид по 5 самым важным техническим характеристикам, на которые стоит обратить внимание в первую очередь.
1. Номинальная нагрузка (Грузоподъемность)
Это максимальная нагрузка, которую направляющая может выдержать без потери своих характеристик и без критической деформации. Обычно указывается три типа:
Статическая грузоподъемность (C0): Нагрузка, при которой permanent deformation (постоянная деформация) тел качения и дорожек достигает 0.0001 от их диаметра. Важна для неподвижных или медленно движущихся узлов.
Динамическая грузоподъемность (C): Постоянная нагрузка, которую направляющая может выдержать в течение номинального срока службы в 50 км пробега. Ключевой параметр для расчета срока службы.
Допустимый момент нагрузки (M): Способность направляющей сопротивляться опрокидывающим моментам (Mx, My, Mz). Крайне важно, если нагрузка смещена относительно центра каретки.
2. Точность и классы
Точность определяет, насколько точно каретка следует по идеальной прямой линии. Стандартизирована по классам (обычно от самого низкого к высокому: N, H, P, SP, UP).
Высота бегунка: Допуск на variation in height.
Параллельность: Допуск на взаимную параллельность направляющих рельс.
Погрешность хода: Отклонение от идеально прямой линии.
Выбор: Класс N/H — для обычного оборудования, P — для станков, SP/UP — для высокоточных и измерительных машин.
3. Жесткость
Способность системы сопротивляться упругой деформации под нагрузкой. Высокая жесткость — запас точности и виброустойчивости оборудования. Зависит от:
Предварительного натяга (preload).
Размера и количества тел качения.
Количества кареток на рельсе.
4. Срок службы (L10)
Расчетный срок службы, который выражается в пройденном расстоянии (км), в течение которого 90% одинаковых направляющих должны отработать без признаков усталостного разрушения (выкрашивания). Рассчитывается по формуле на основе динамической грузоподъемности (C) и приложенной нагрузки (P).
5. Условия эксплуатации
Загрязнение: Нужны ли уплотнения, щитки? (Защита от пыли, стружки, жидкостей).
Температура: Стандартные направляющие для комнатной температуры. Для экстремальных условий нужны специальные стали и смазки.
Коррозия: Для влажных сред или пищевой промышленности существуют направляющие из нержавеющей стали.
Заключение
Выбор направляющей — это всегда компромисс между ценой, производительностью и требованиями задачи. Правильный анализ этих пяти параметров позволит вам выбрать оптимальное решение, которое обеспечит надежную и долгую работу вашего оборудования.
